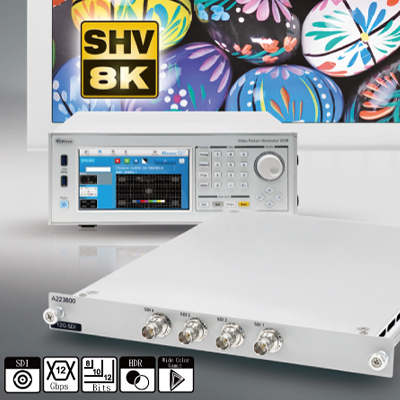

12G-SDI 信号模组 Model A223800

特点

符合SD-SDI/HD-SDI/3G-SDI (Level A/B)/6G-SDI/12G-SDI检测应用

支援业界各种SDI标准信号规范

SMPTE 292M/SMPTE 274M/SMPTE 296M/SMPTE 425M-A/SMPTE 425M-B

SMPTE ST-2081-10/SMPTE ST-2082-10/SMPTE ST-2082-12 Video Payload Identification 即时编辑功能(SMPTE 352M)

Square Division与Sample Interleave模式设定功能

支援RGB/ITU-R BT.601/ITU-R BT.709/ITU-R BT.2020色彩空间

支援8/10/12 bits色深

4组12G SDI输出端口

多模组同步输出功能

HDR高动态范围影像 (High Dynamic Range)

支援图形卷动功能 (Scrolling Function)

支援ESD保护功能

支援BMP格式图形档案输出

SD/HD/3G-SDI串列数位界面

    SDI(Serial Digital Inter face)信号介面为ITU-R BT.656以及动态图像和电视工程师协会(SMPTE, Society of Motion Picture and Television Engineers)提出的视讯标准，藉由75欧姆同轴电缆来进行未压缩的数位视讯传输，大部分专业视频基础设备都采用了该标准，且广泛为广播业界所使用。

    该标准的第一版是SMPTE 259M，定义了通过序列介面来传输数位化的NTSC和PAL等类比影像，一般称为SD-SDI，支援270Mbps的传输速率。随着1080i和720p等高清晰(HD)视频标准的出现，对频宽进行了调整，支援1.485Gbps资料速率，也被称为HD-SDI，于SMPTE 292M中进行定义。在演播和其他视频产品厂商于同轴电缆硬体基础设备上进行了大量投入后，SMPTE提出了SMPTE 424M标准，将频宽提升到2.97 Gbps，即3G-SDI，支援1080p和数位影院等解析度更高的图像品质，也是近几年最广泛被使用的广播传输标准。

12G-SDI串列数位界面

    随着视讯产业从过去的SD(480p)、HD(720p)到现在市场主流的FHD(1920x1080)、UHD(3840x2160)，视讯市场已准备进入未来的SHV(7680x4320)时代，在各种大型活动或是体育赛事转播中，12G-SDI介面占了非常重要的地位。Chroma A223800 12G-SDI信号模组遵照SMPTE ST-2082标准进行制作，支援12Gbps的资料速率，在色彩部分能够输出最高12位元色深与广色域(Wide Color Gamut)色彩空间ITU-R BT. 2020，并且提供Video Payload Identification即时编辑功能，提供使用者更灵活的测试使用。

    Chroma A223800 12G-SDI信号模组遵照SMPTE ST-2082标准进行制作，支援12Gbps的资料速率，在色彩部分能够输出最高12位元色深与广色域(Wide Color Gamut)色彩空间ITU-R BT.2020，并且提供Video Payload Identification即时编辑功能，提供使用者更灵活的测试使用。

HDR高动态对比度影像

    支援HDR(High Dynamic Range)高动态对比度影像输出，使用者可自由调整HDR元数据(HDR Metadata)进行HDR功能的相关测试，内建多种HDR测试所需之灰阶、彩条、窗型等多样测试图形，让使用者于送测认证前可先进行预测试(Pre-Test)，确保认送测产品符合规格。
